Easy Board (Board, Frame, etc.)





Easy Board (Threaded PegBoard Organizer)

Board, Frame, Bolt, Handle, Feet



이지보드 관련해서 기본적인 보드 구성품에 대해서 소개하겠습니다.



우선, MakerWorld의 Parametric Model Maker에 파일을 올려 두었습니다.  원하는 사이즈와 모양으로 조정해서 출력 파일을 다운로드 하세요!

- 보드 및 프레임

이지보드용 파라메트릭 보드 - 무료 3D 프린트 모델 - MakerWorld



- 볼트

EasyBoard용 볼트 커스터마이징 - 무료 3D 프린트 모델 - MakerWorld





손잡이와 다리는 아래 링크의 출력 파일에서 구할 수 있습니다.

- MakerWorld Easy Board 모델 페이지

EasyBoard (나사형 페그보드 정리함) - 무료 3D 프린트 모델 - MakerWorld









1. 보드

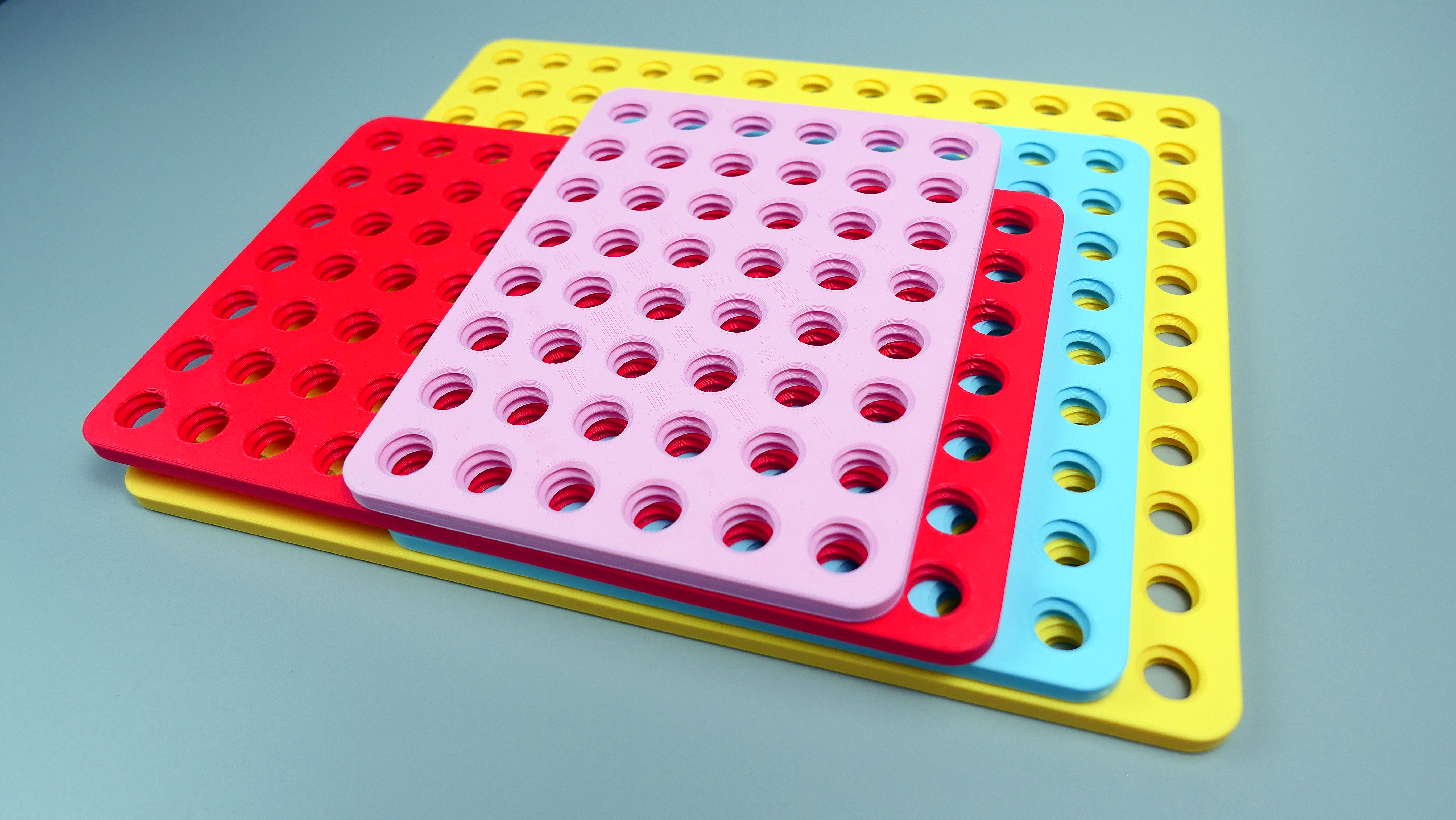

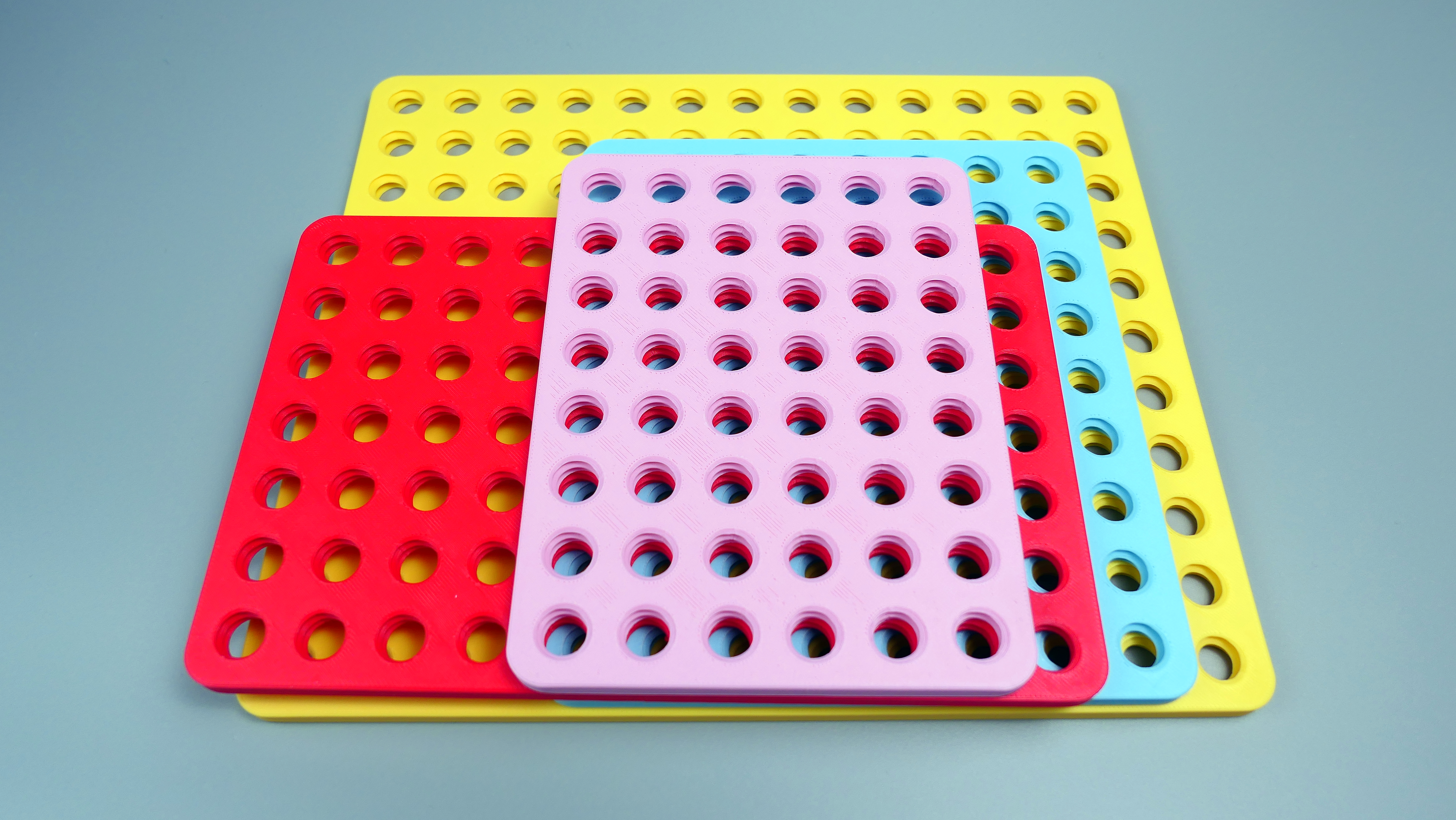

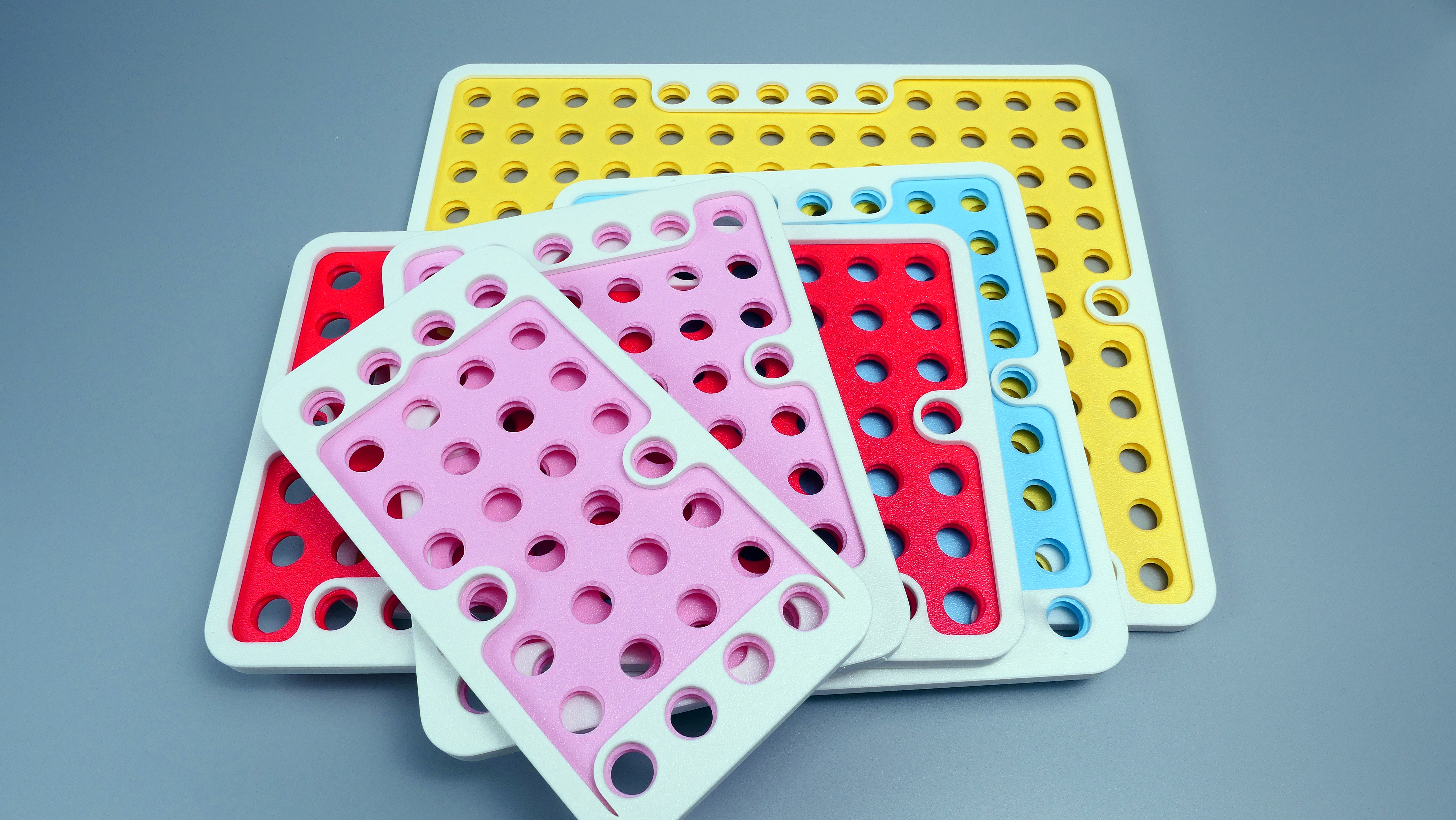

기본이 되는 보드입니다. 다양한 사이즈로 출력할 수 있습니다.



MakerWorld(Parametric Model Maker)를 이용해서 원하는 사이즈로 출력 파일을 생성할 수 있습니다.

- Parametric Board ofr Easy Board

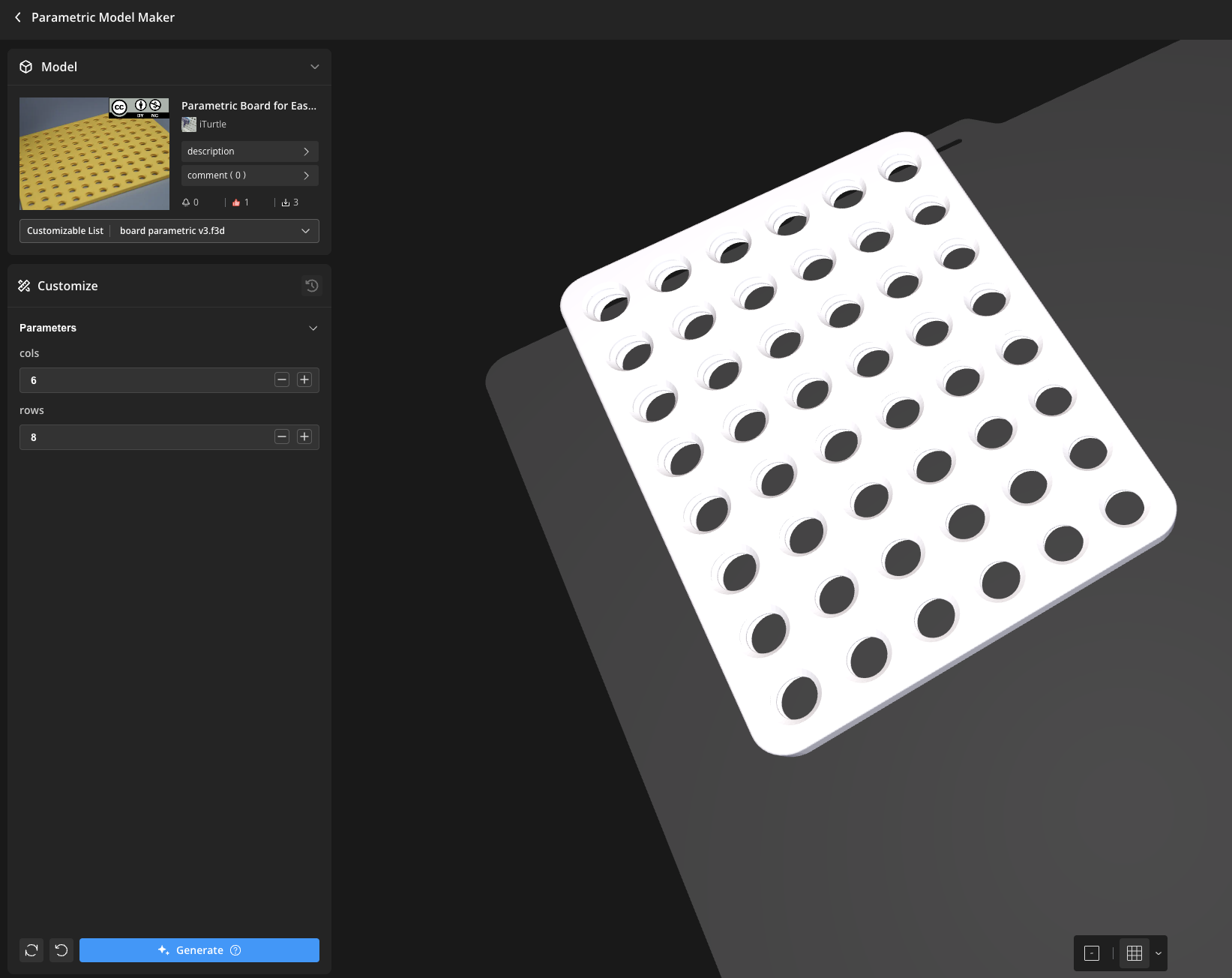

Easy Baord의 Parametric Model Maker 화면입니다.

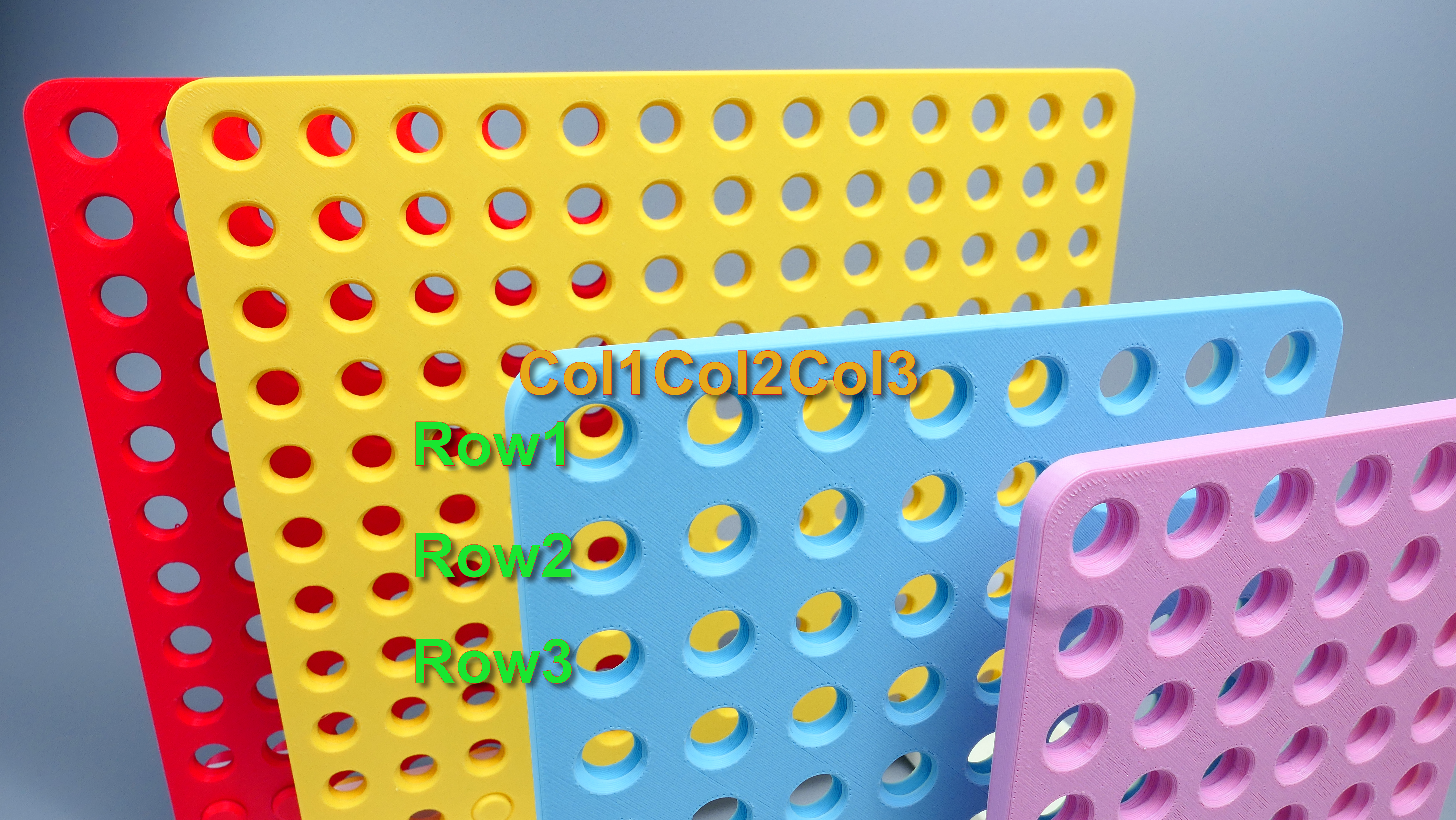

Cols, Rows 두 가지 인수를 수정해서 커스텀 보드를 생성합니다.







Cols를 늘리면 옆으로 길어지고, Rows를 높이면 아래로 커집니다.

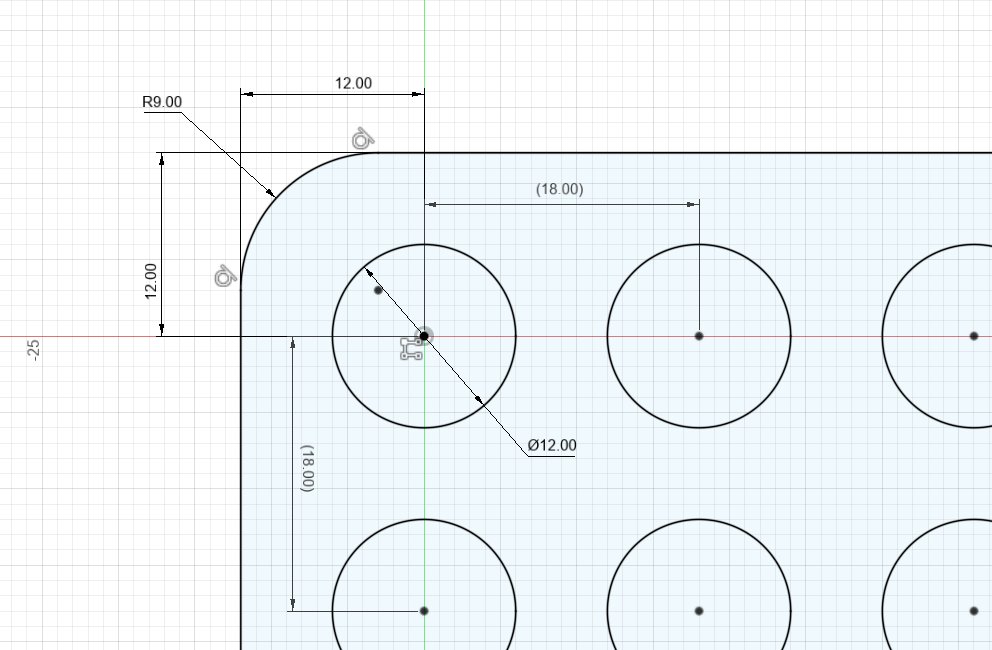

볼트를 위한 홀은 12mm 이고, 홀 사이에 6mm 간격을 두었습니다.

그래서 홀과 홀사이는 총 18mm 입니다.

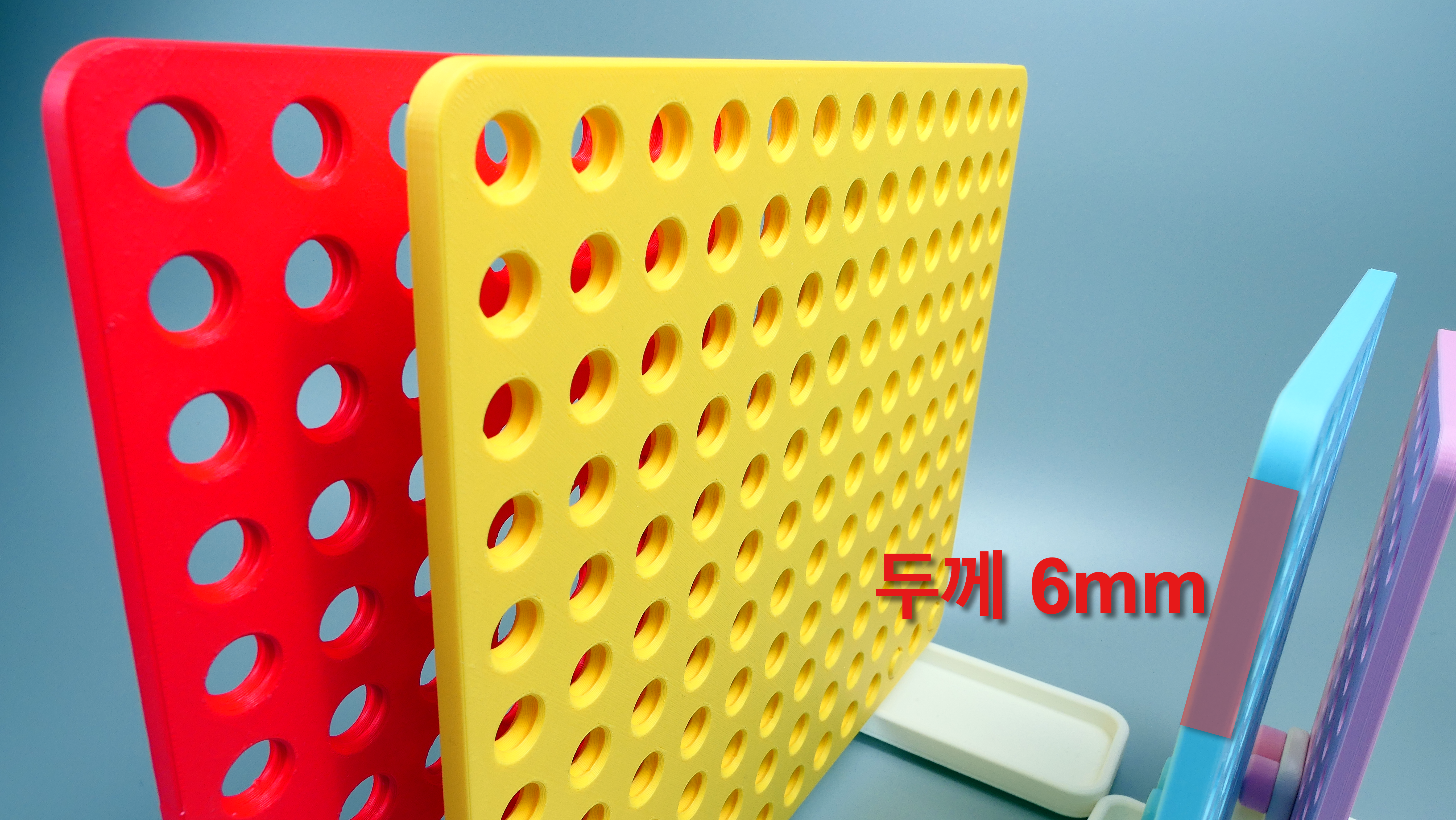

보드 두께는 6mm 이고 프레임까지 합치면 총 9mm입니다.





2. 프레임

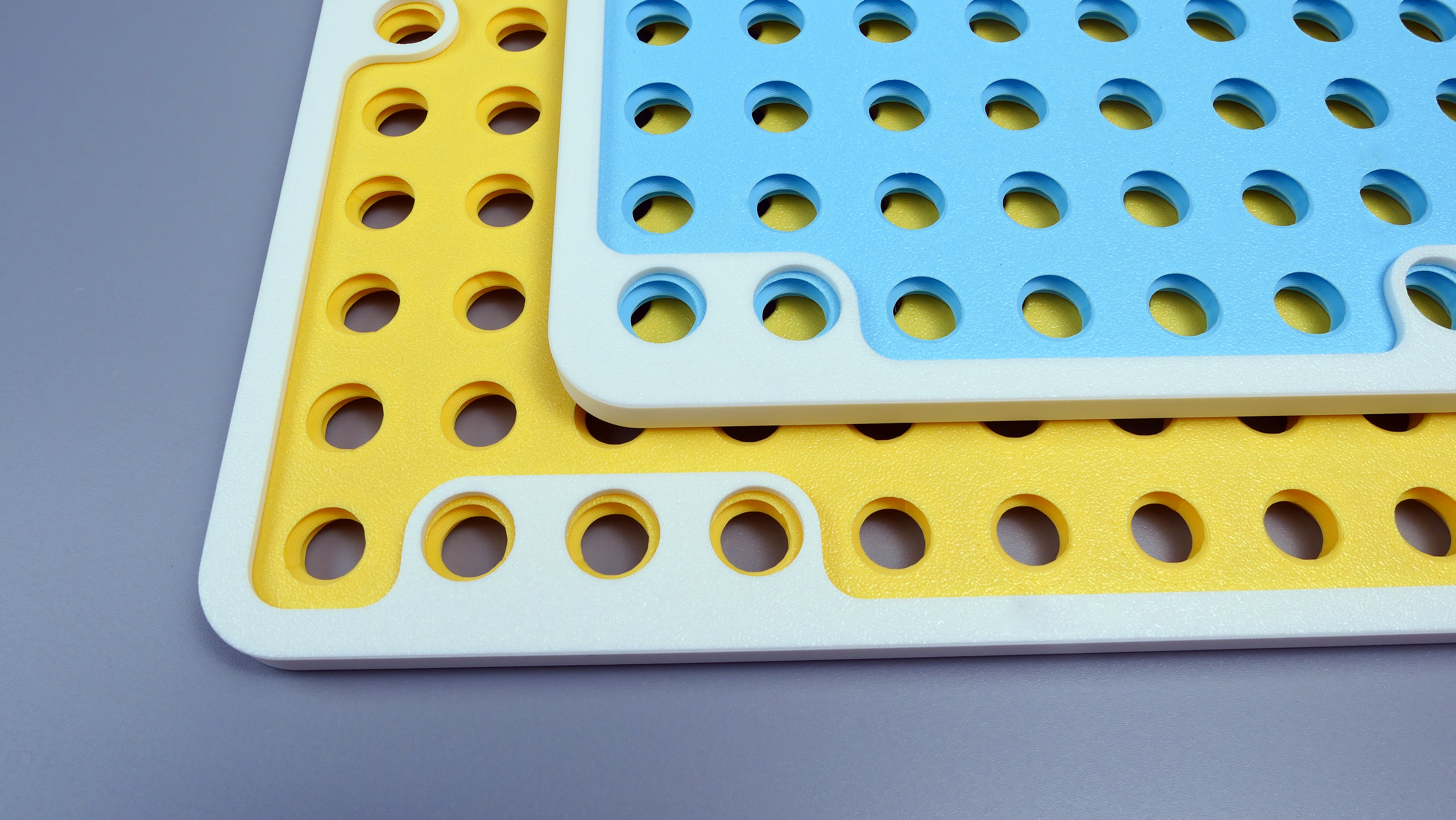

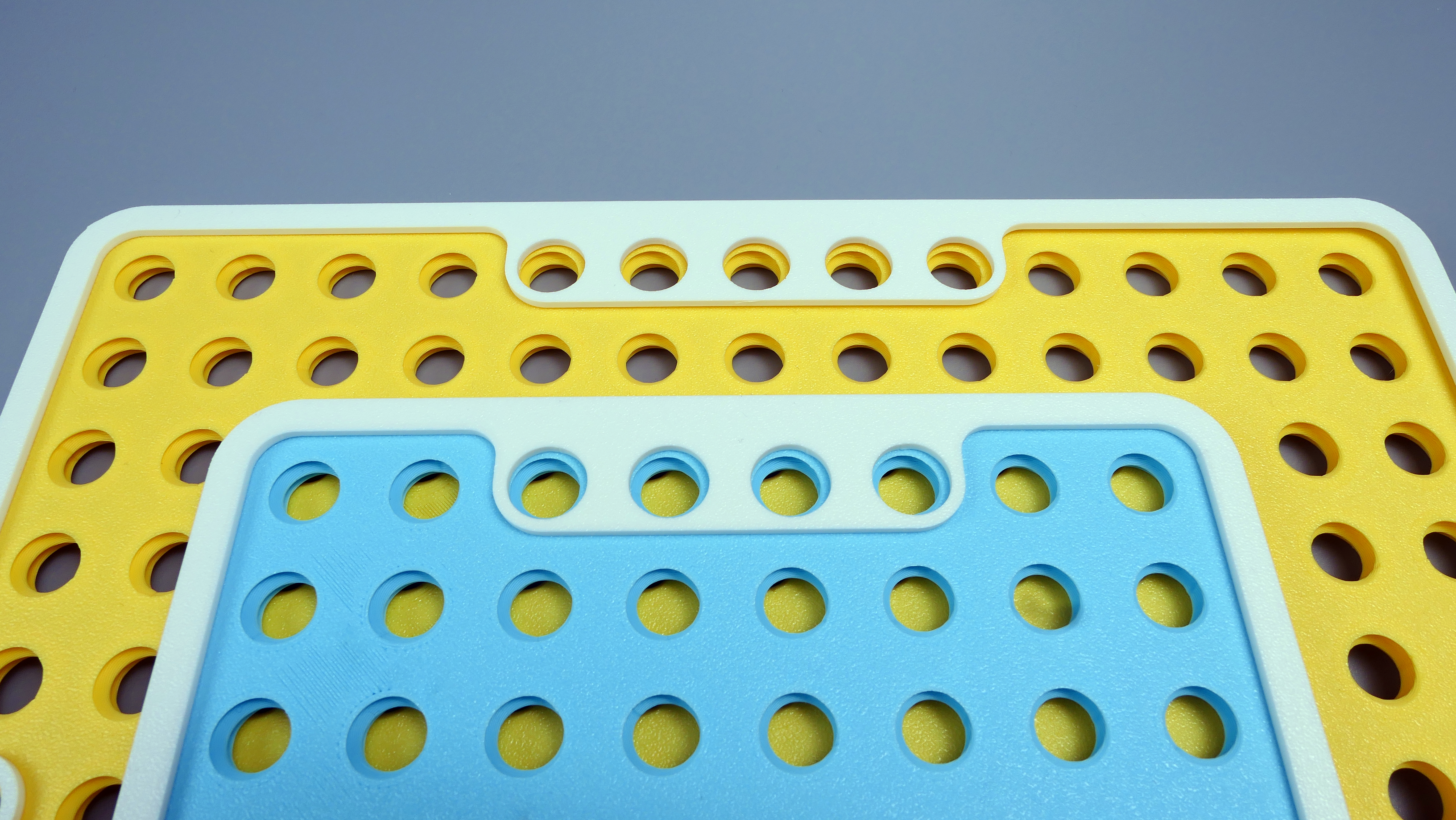

보드를 둘러싸는 프레임입니다. 손잡이와 다리를 장착하는 구멍이 있어 보드에 잘 고정됩니다.

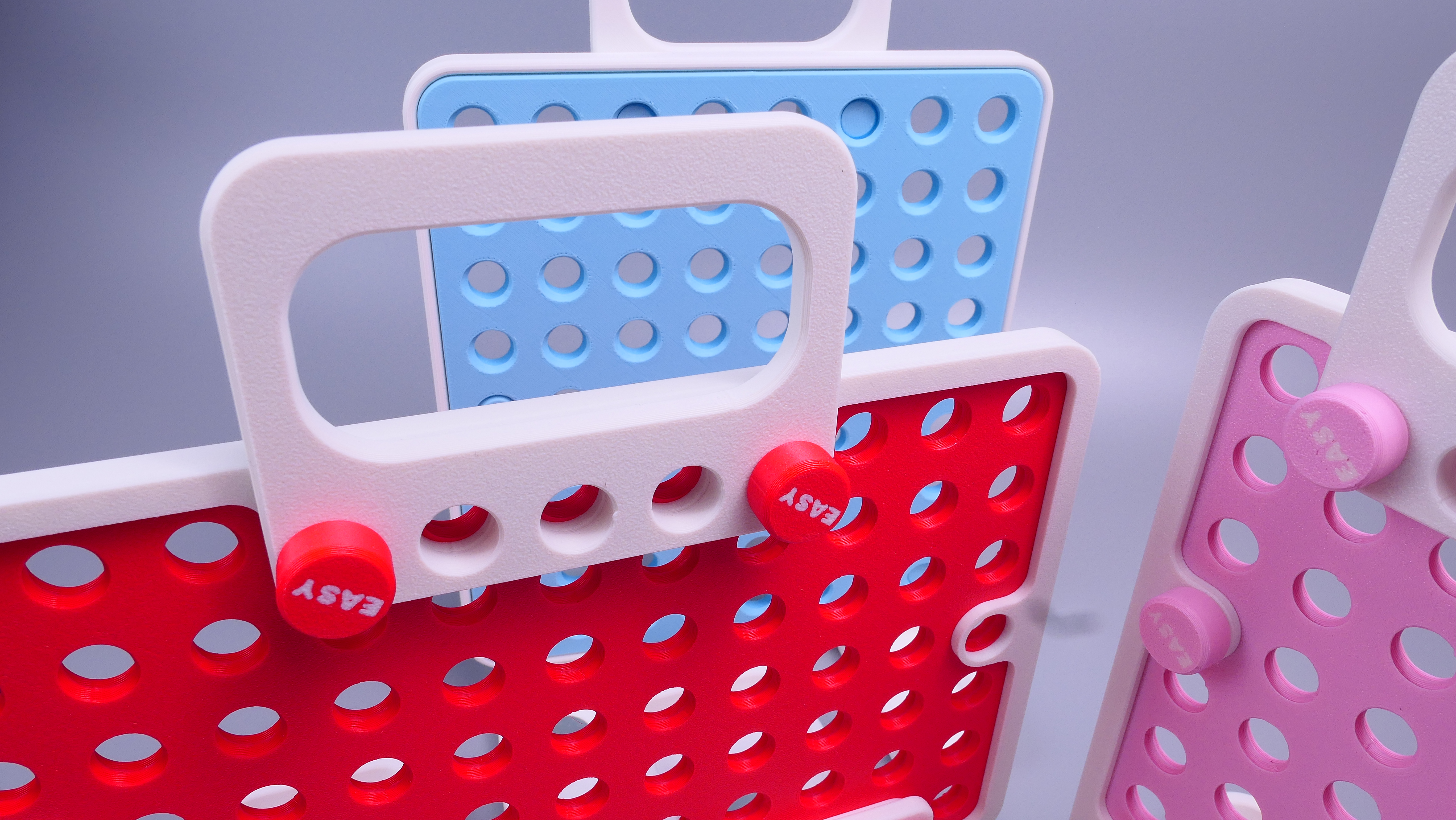

손잡이는 5칸, 4칸 두 가지 크기입니다.







다리를 위한 구멍도 두 가지 크기입니다.





3. 핸들 및 다리

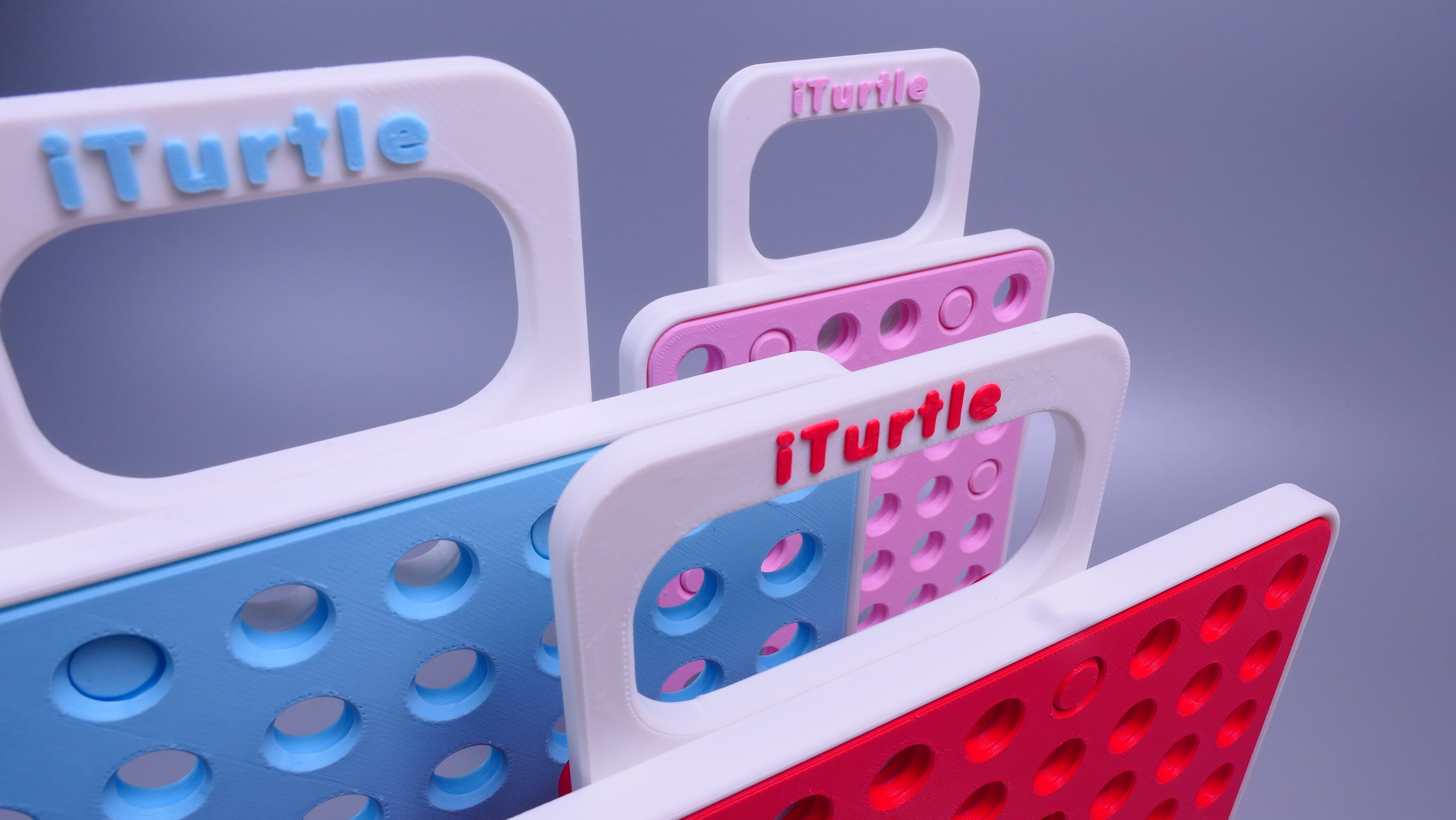

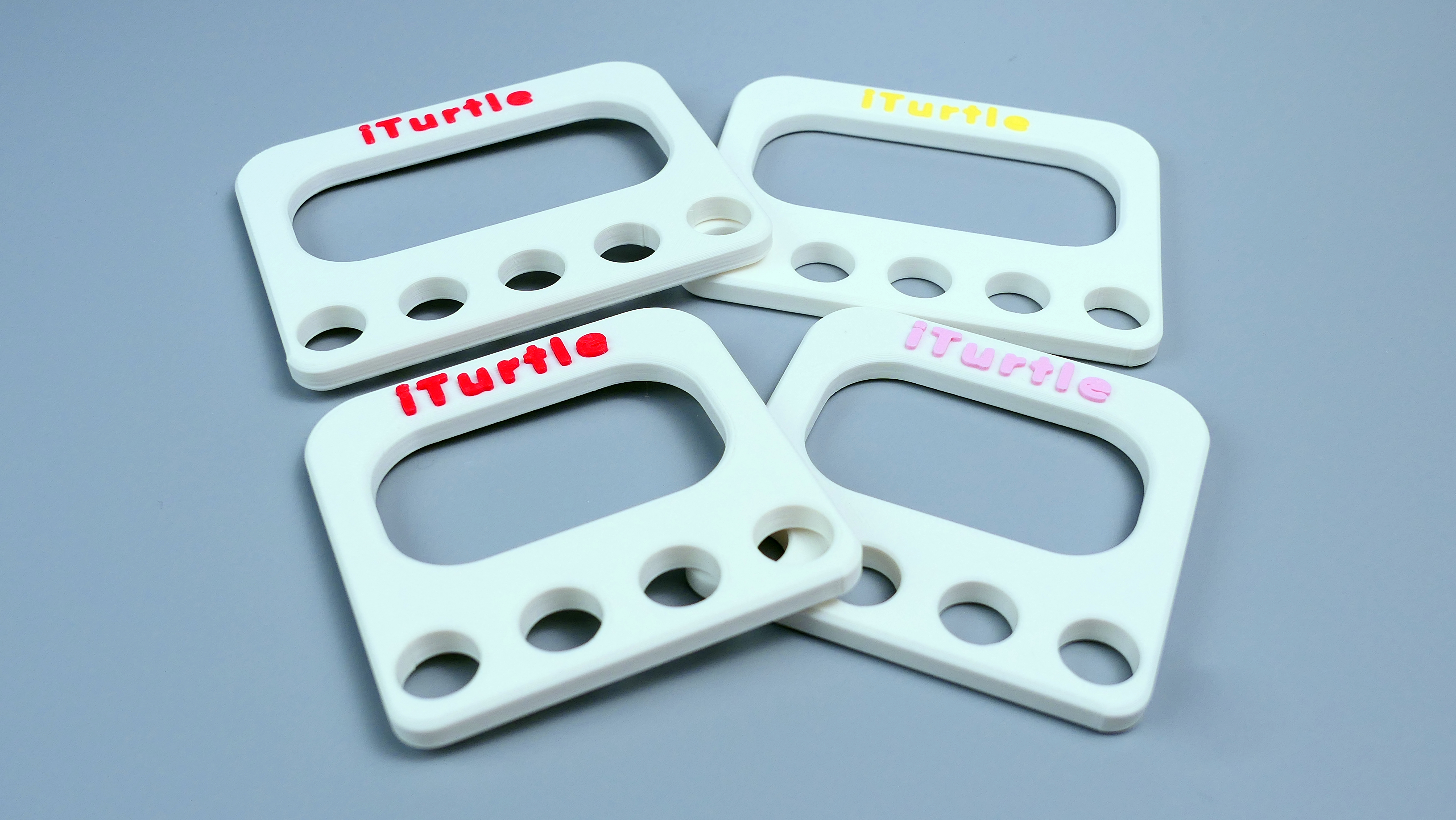

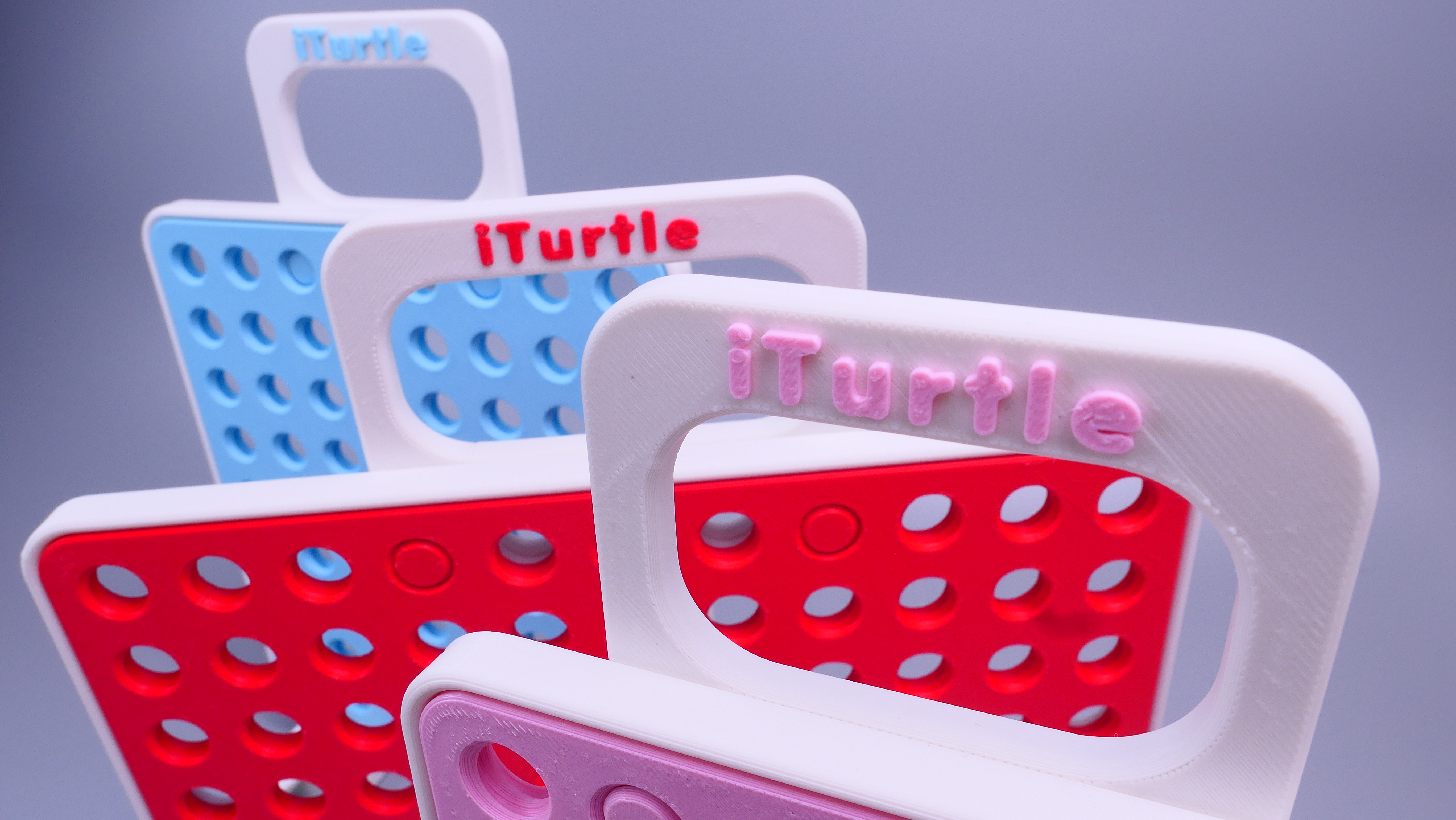

두 가지 크기의 핸들입니다.

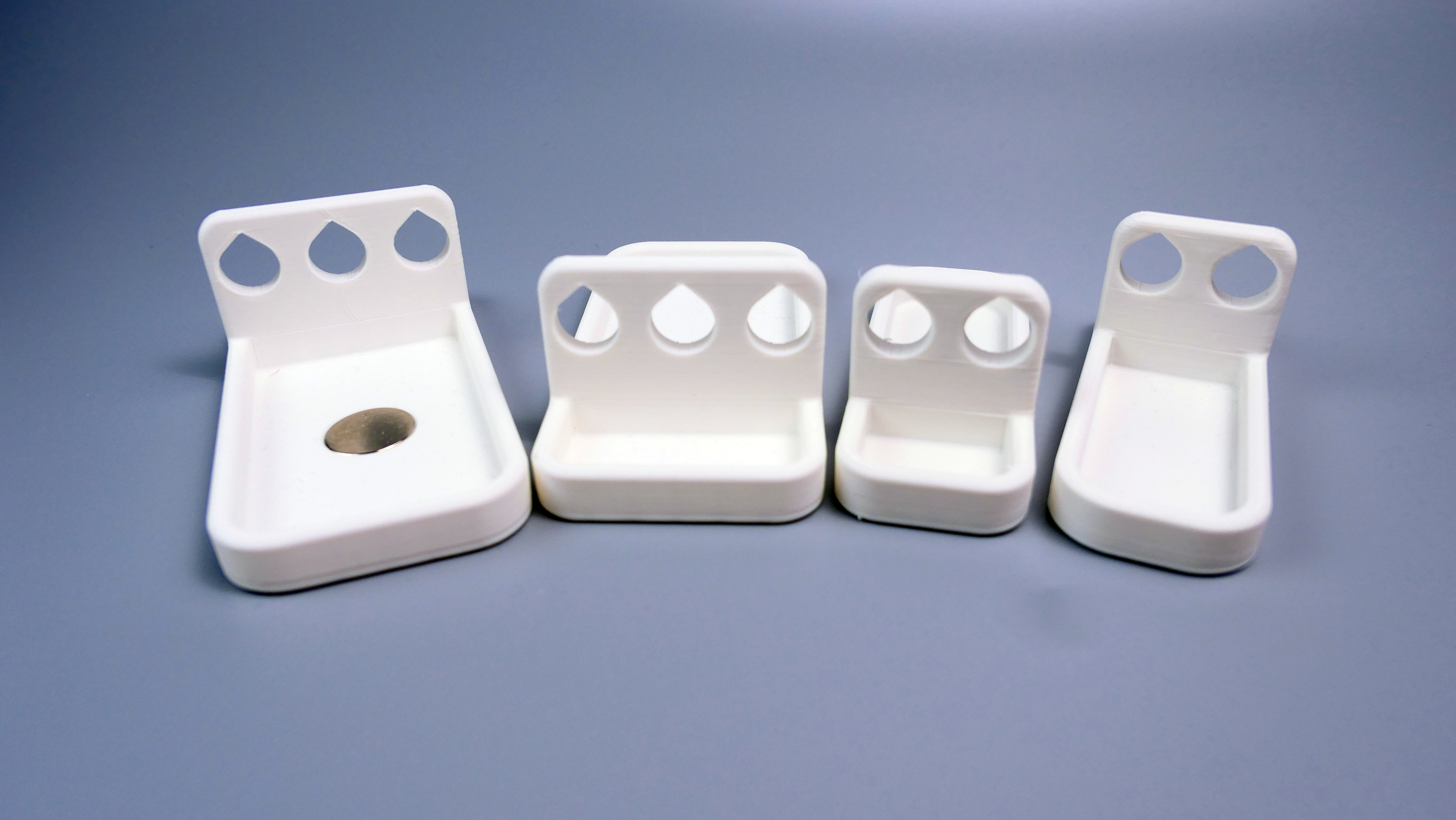

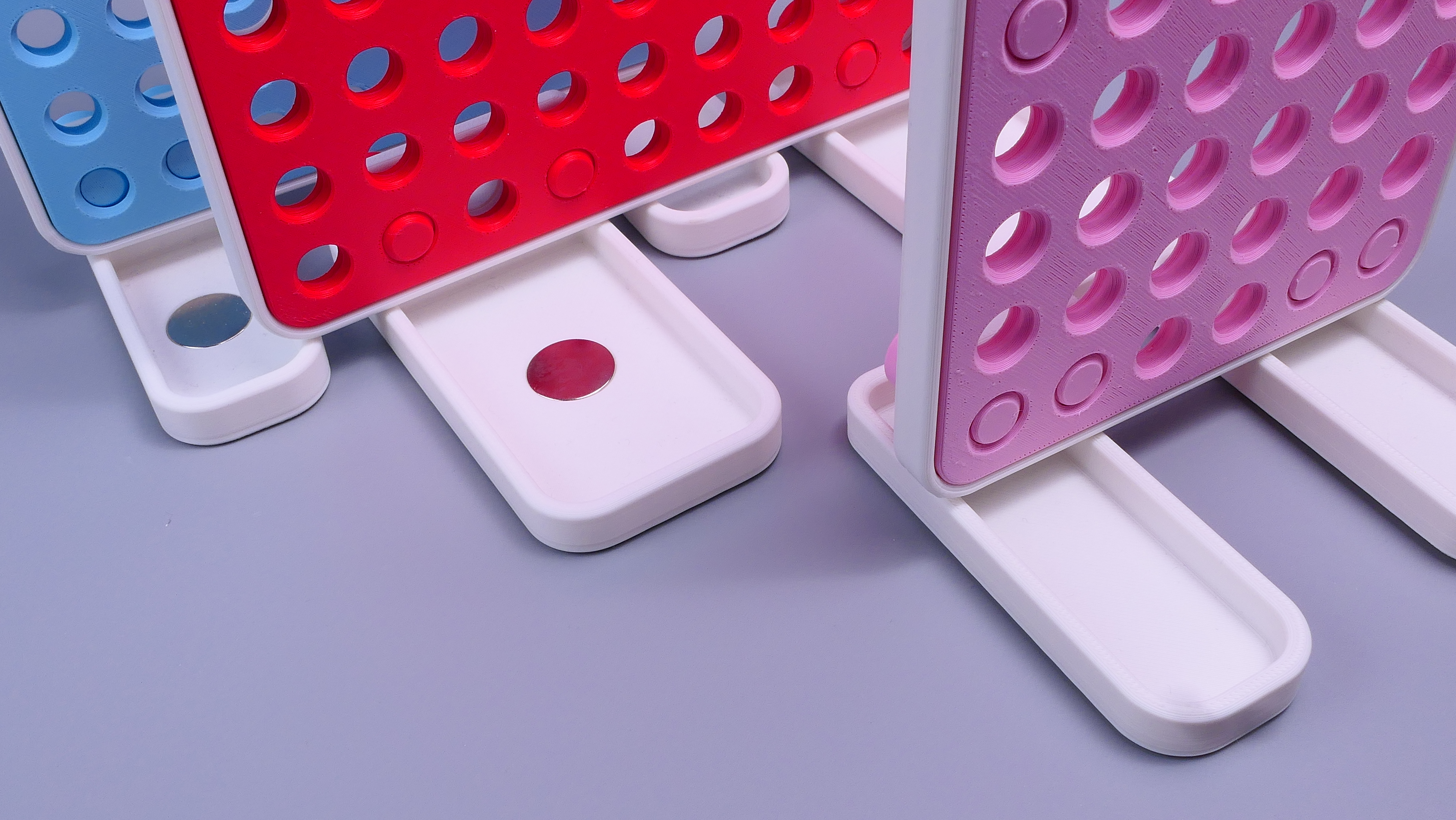

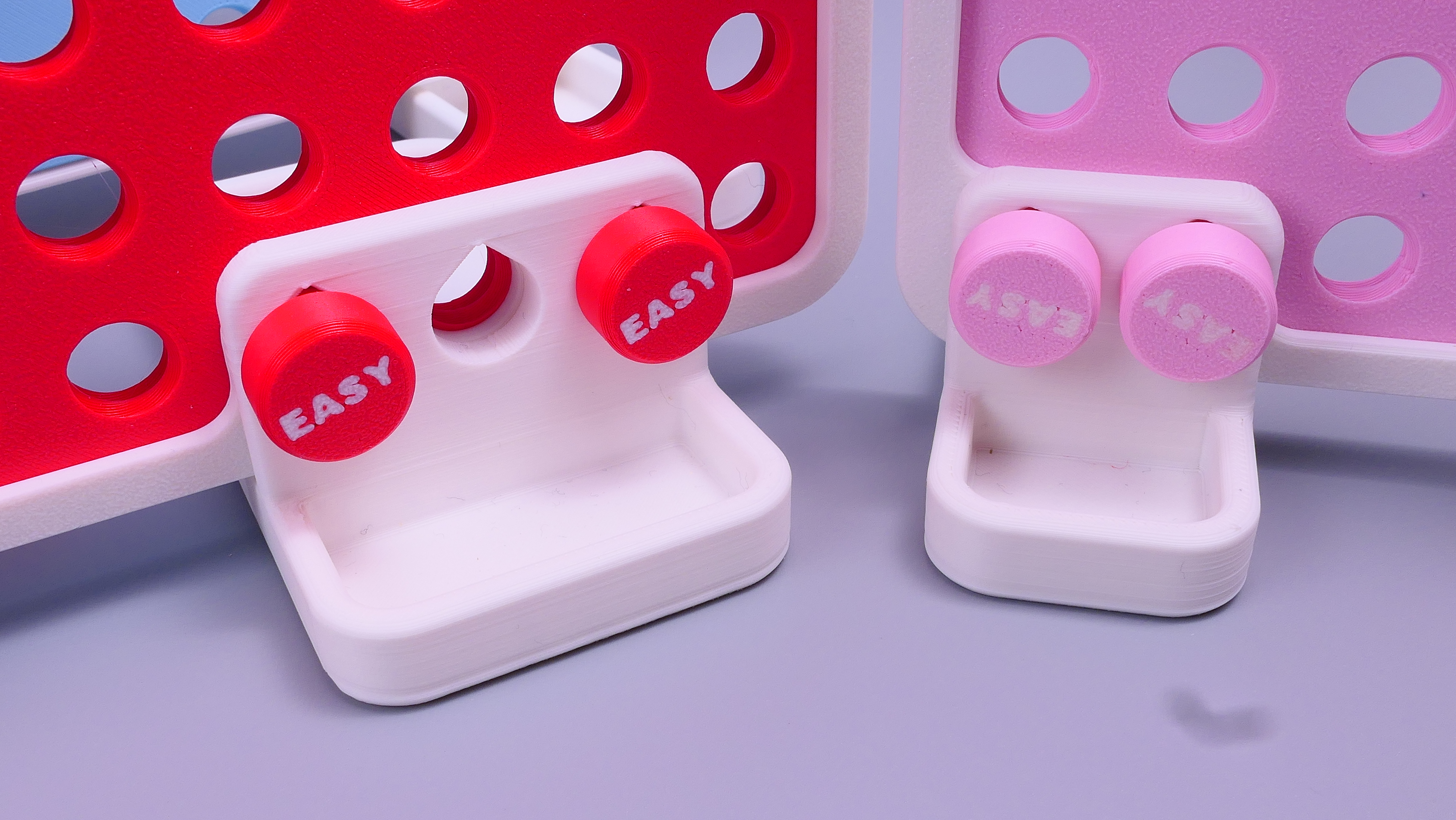

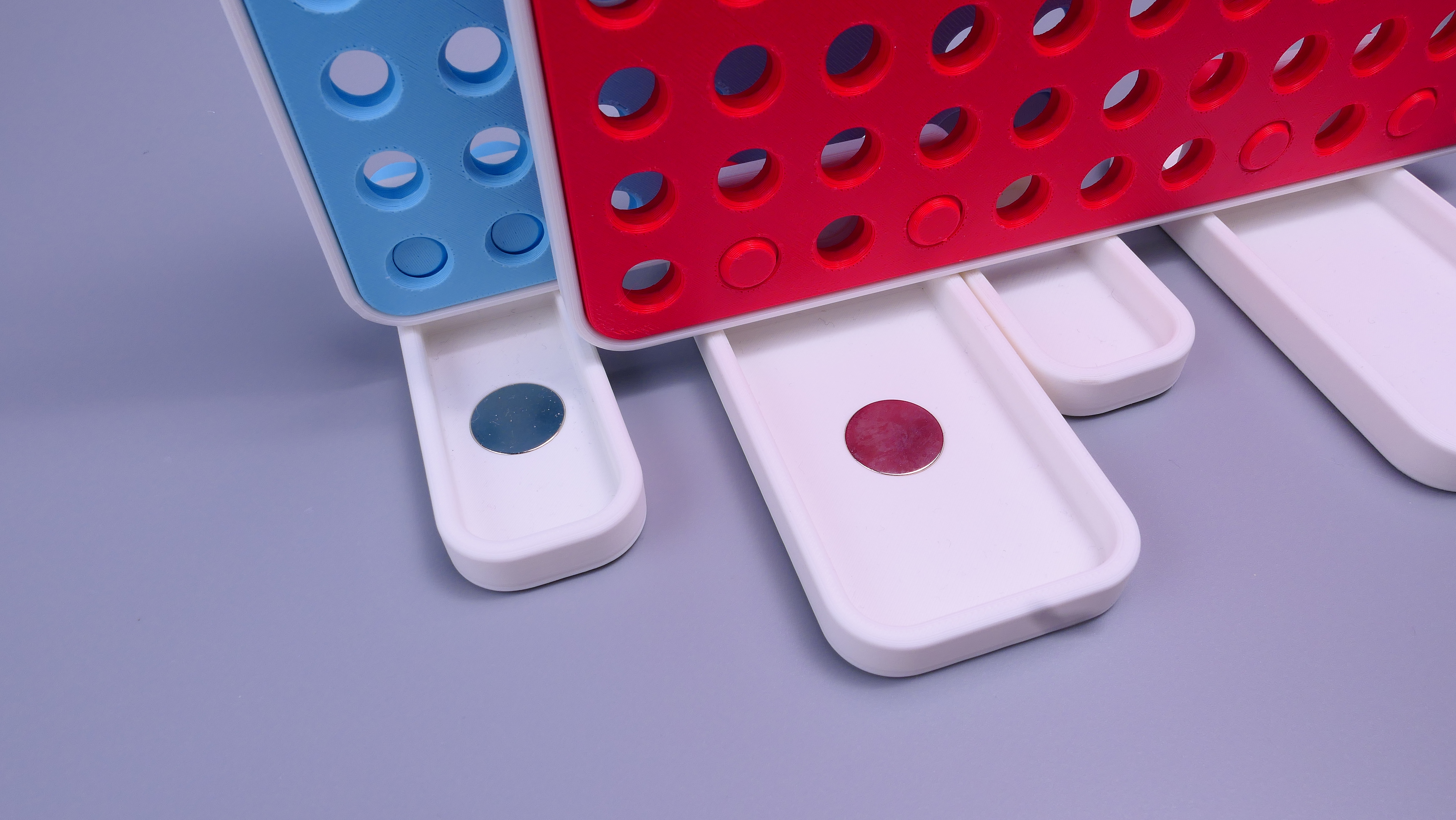

역시 두 가지 크기의 다리입니다. 자석을 이용해 클립 등을 보관할 수 있습니다.





01234567

핸들과 다리는 모델링 페이지에서 출력 파일을 다운 받을 수 있습니다.





4. 볼트



사용하는 볼트입니다. 규격 볼트는 출력 시 어려움이 있어서 나사산 45도로 별도로 디자인했습니다. 헤드 빼고 9, 15mm 길이를 사용합니다.

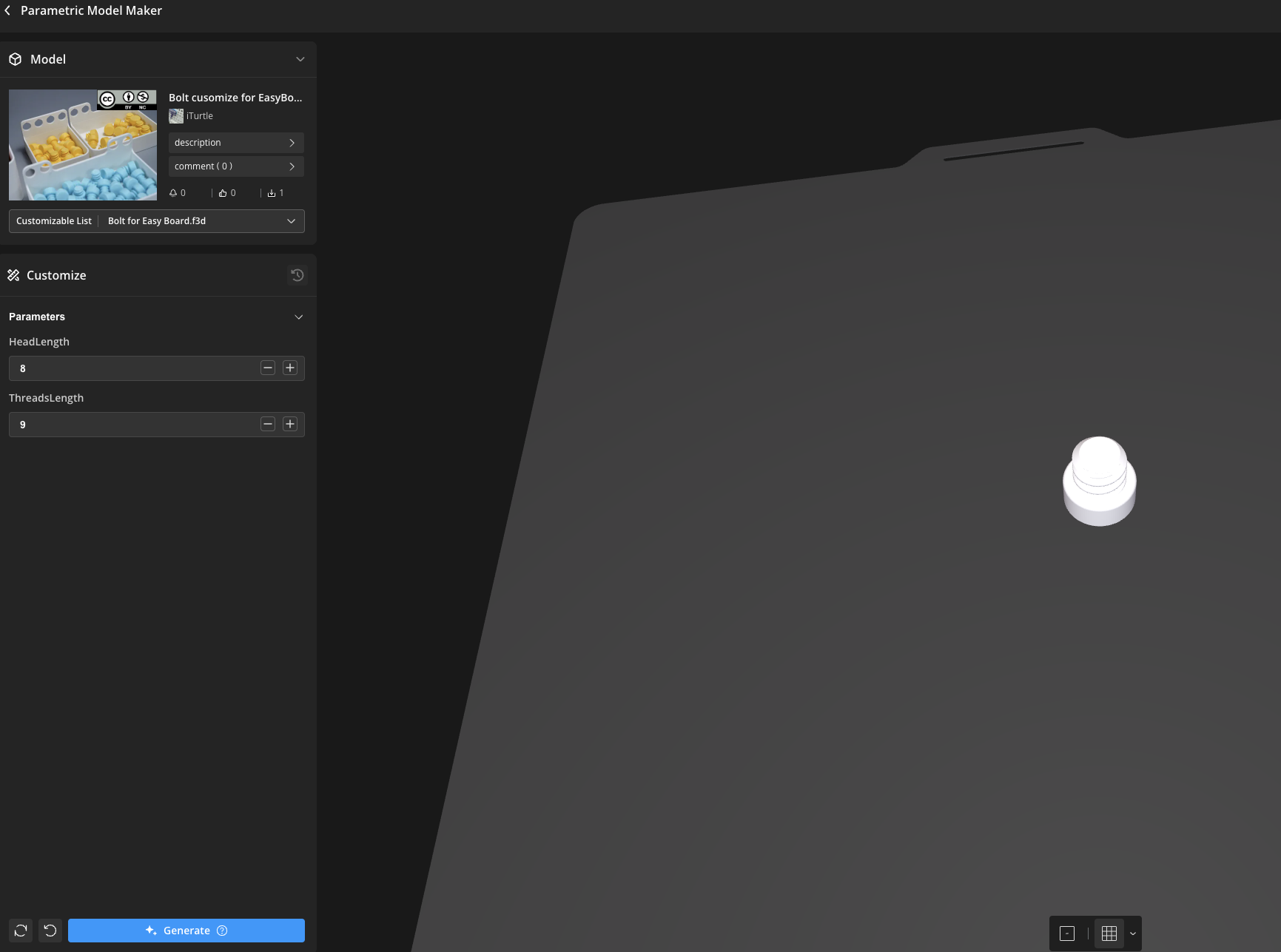

볼트 제너레이터 를 사용해서 원하는 길이로 만들 수 있습니다.

https://makerworld.com/ko/sign-in/service?cb=https%3A%2F%2Fmakerworld.com%2Fmakerlab%2FparametricModelMaker%3FdesignId%3D2511823%26from%3Dmodel_page%26isFusion%3Dtrue%26modelName%3DBolt%2520for%2520Easy%2520Board.f3d%26unikey%3D3391d8e4-fcc6-4305-8ac8-0b7a0ccf65f2





다음 글에서는 컨테이너와 디바이더에 대해 소개하겠습니다.
